Illustrator - Typografie - Nachbau 3D-Text

jwqlb

Liebe Illustrator-Profis,
ich benötige eure Hilfe beim Nachbau von speziellen 3D-Buchstaben und Zahlen.
Seht euch bitte dazu das verlinkte Video ab 0:40 an.
Mit der Anwendung der 3D-Effekte in Illustrator bin ich grandios gescheitert.

jwqlb

Nachtrag:
Ich möchte die Schriftzeichen nicht animiert erstellen sondern statisch.

Peter_Lenz

Hallo jwqlb,

Ich schlage mal eine Lösung vor ….

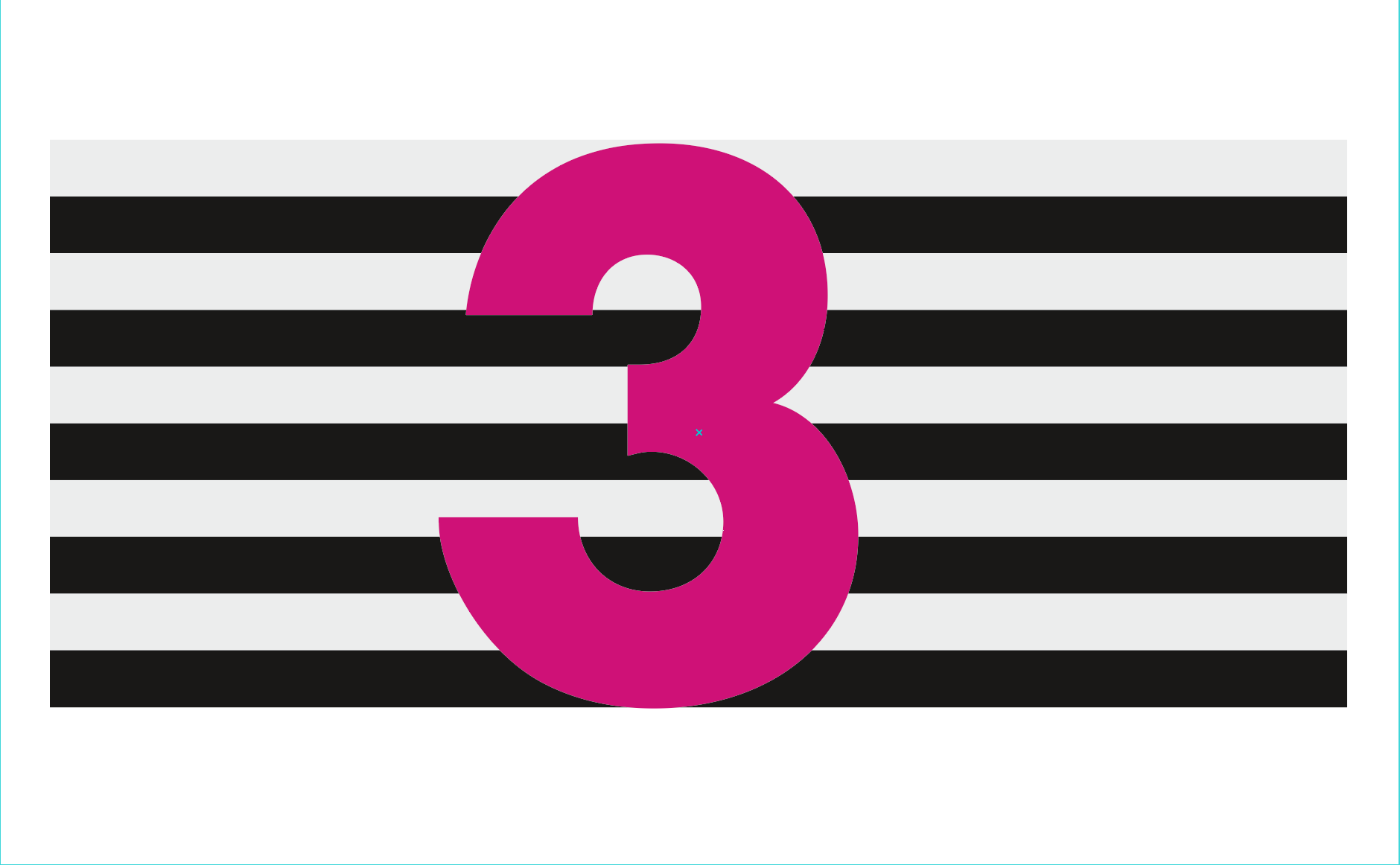

Abbildung 01

• Rechtecke zeichnen / Schwarz-Weiß ohne Kontur (in meinem Screenshot hellgrau, damit man es auf weißer Zeichenfläche sieht)

• Text erstellen (Farbe egal) an Hintergrund (Rechtecke) anpassen und in Textpfad umwandeln.

• Rechtecke kopieren (in Zwischenablage)

Abbildung 02

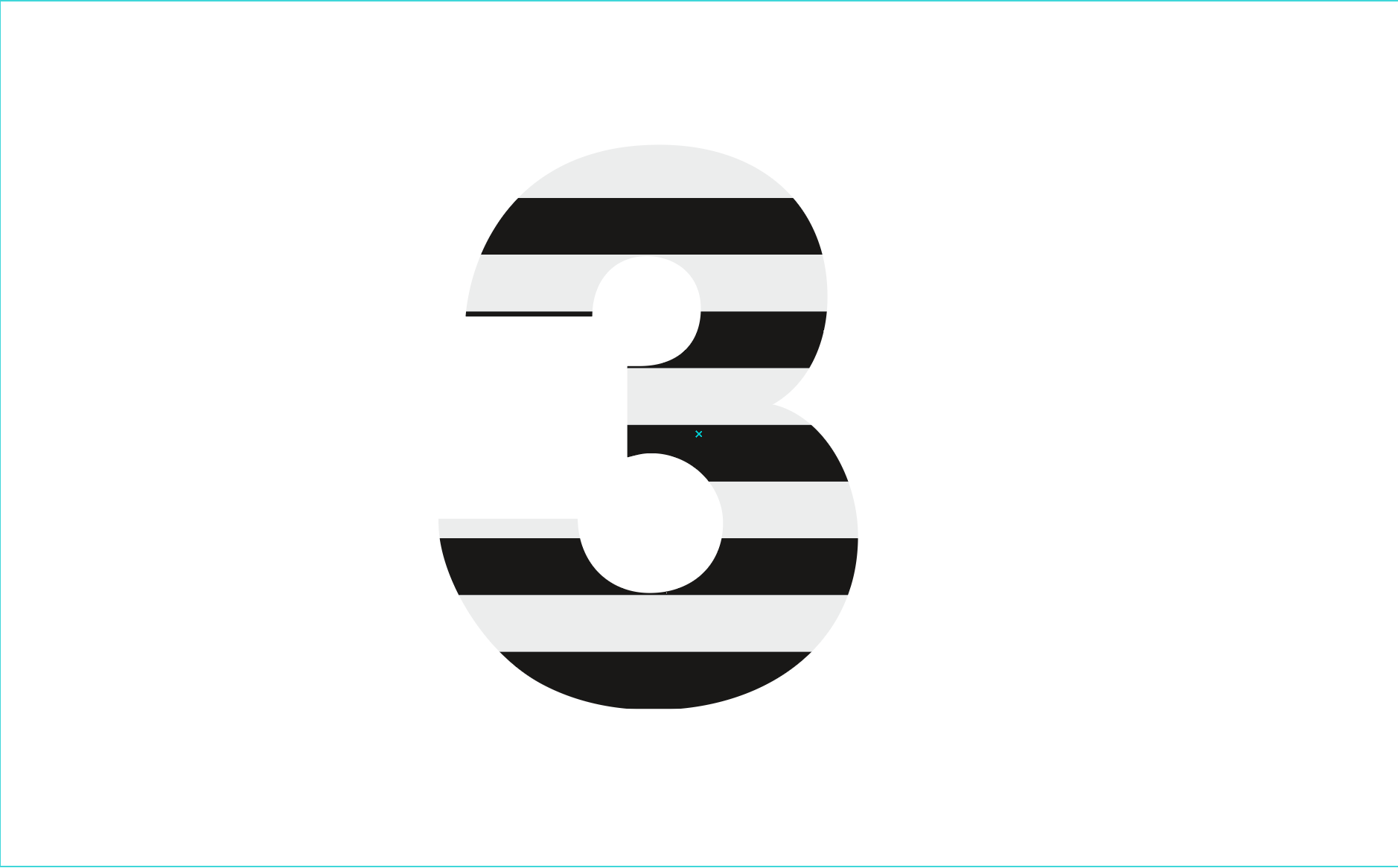

• Text und Rechtecke auswählen und Schnittmaske erstellen

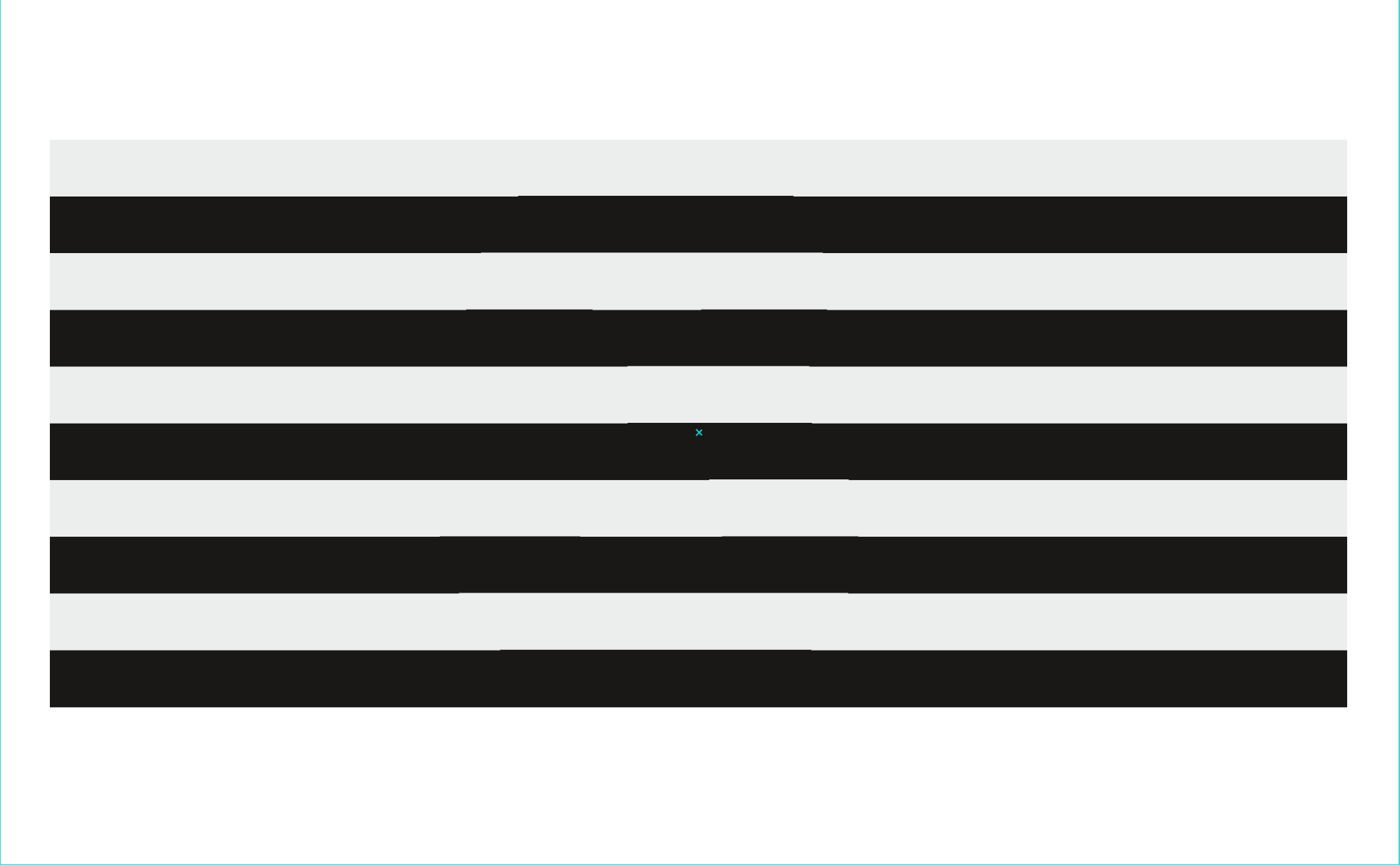

Abbildung 03

• Rechtecke aus Zwischenablage an Originalposition einfügen und in den Hintergrund stellen.

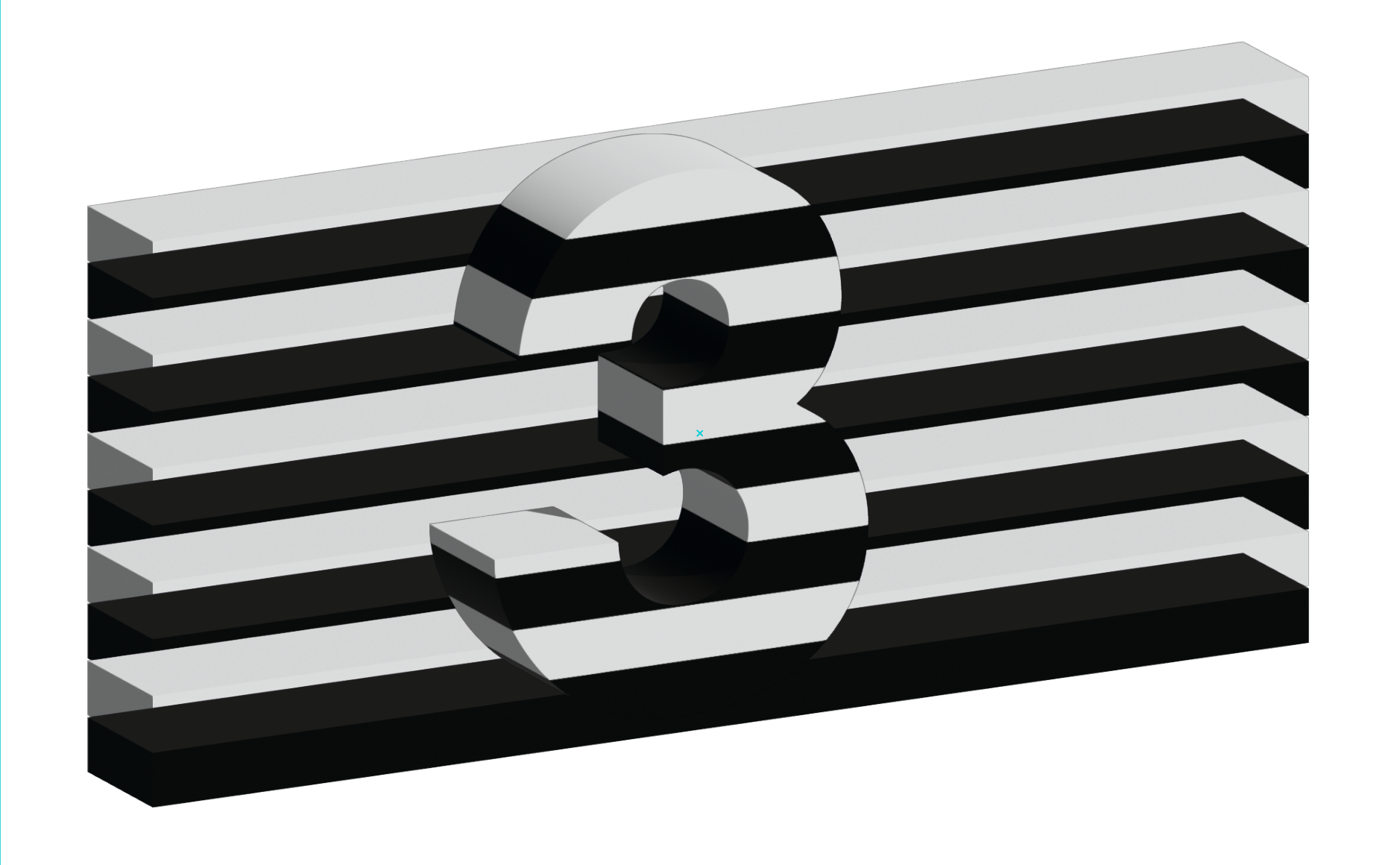

Abbildung 04

• Text auswählen > Extrahieren und abgeflacht Kante

• Rechtecke auswählen > Extrahieren und abgeflacht Kante (mit denselben Einstellungen wie Text).

• Text auswählen > Aussehen umwandeln und passend ziehen.
(Ohne Aussehen umwandeln und den 3D-Text passend ziehen bekomme ich eine Fehlermeldung)

• Die jeweils unpassende linke und rechte Seite der Rechtecke kann man mit einer Schnittmaske „abschneiden“.

Viele Grüße Peter

Mac Studio M4 Max, macOS 15.7.0 Sequoia, 27″ Studio Display 5K, Adobe CC Pro 2024 und 2025

jwqlb

Vielen Dank Peter.👍
Das sieht schon richtig gut aus.
Ich werde versuchen, einen Buchstaben nach deiner Anleitung nachzubauen und melde mich dann wieder.
Momentan habe ich leider ein wenig Zeitdruck …

Peter_Lenz

Hallo jwqlb,

ich denke, das sieht jetzt - mit etwas mehr Zeitaufwand - noch ein wenig besser aus ;-)

Eine Beschreibung liefere ich noch nach - die fällt etwas umfangreicher aus.
Ich wollte dir vorab nur zeigen - es ist machbar.

Viele Grüße Peter

Mac Studio M4 Max, macOS 15.7.1 Sequoia, 27″ Studio Display 5K, Adobe CC Pro 2024 und 2025

Nachtrag:

Eine leichte Perspektive bekommen wir auch noch hin.

jwqlb

Peter_Lenz
Danke für Deine Mühe, Peter.

jwqlb

Ich habe mal einen Schnellschuss gewagt.
Hier das Ergebnis:
[https://c.gmx.net/@334594305643518096/m-AqloYYye45PEY1ZLUF-w]

Peters Anleitung funktioniert bestens.
Ich habe final noch ein paar Pfade gelöscht bzw. ausgeblendet.
Mal sehen, wie die bei die Umsetzung bei Buchstaben mit Rundungen aussieht.
Ich bleibe dran …

Leider gelingt es mir nicht, die Grafik von meinem PC in diesem Kommentar einzufügen.
Wie macht man das hier eigentlich ohne Bezahl-Account?

Peter_Lenz

jwqlb Leider gelingt es mir nicht, die Grafik von meinem PC in diesem Kommentar einzufügen.
Wie macht man das hier eigentlich ohne Bezahl-Account?

Hallo jwqlb,

genauso wie du es gemacht hast - über einen File-Hoster.

Schön, dass du es hinbekommen hast. 🙂

Viele Grüße Peter

jwqlb

Anderer Hoster:
[https://www.directupload.eu/file/d/9060/s58jzb7k_png.htm]

jwqlb

Der Großbuchstabe “Q” ist mir wohl nicht besonders gut gelungen.

[https://www.directupload.eu/file/d/9063/ifcqgfuk_png.htm]

By the way - mein Ziel ist es, mir einen Baukasten aus den Buchstaben des Alphabets sowie aus den Ziffern anzulegen, um daraus bestimmte Wörter generieren zu können.
Beispielsweise mein Heimatort “QUEDLINBURG”.

Peter_Lenz

Hallo jwqlb,

Ich habe 4 weiße und 4 schwarze Balken angelegt.

Die Ausrichtung der Zeichen siehst du auf dem Screenshot.

Nach dem Extrudieren muss man das Zeichen nur nach unten verschieben, bis es passt.

Am „Q“ sieht man oben eine abgeschnittene schwarze Fläche. Wenn eine Ansicht von schräg unten gewünscht wird, muss man unten noch einen fünften schwarzen Balken ansetzen.

Sollen Zeichen mit Rundungen oben bzw. unten nicht schwarz angeschnitten werden, muss man die Zeichen kleiner machen, sodass diese nicht mehr in die schwarzen Balken ragen.

Viele Grüße Peter

Nachtrag:

Mir fällt gerade auf, dass bei dem “Q” die obere schwarze Fläche und die nicht gerundet ist, wie bei der “2” in meinen früheren Darstellungen. Das ist wohl ein Renderfehler. Beim Buchstaben “H” gibt es bei mir auch Probleme. Könnte aber auch mit der verwendeten Schrift zusammenhängen.

Außerdem ist das “Q” unten abgeschnitten. Bei Zeichen, die auch unten gerundet sind müsste man auch schon einen zusätzlichen schwarzen Balken anfügen.

Peter_Lenz

Hallo jwqlb,

Ich hatte noch die Idee das Ganze mit Live-Text zu generieren, da hättest du das längste Wort einmal erstellen, und dann den Text in der 3D-Darstellung überschreiben können.

Ich habe das mal probiert. Es kommt jedoch hier und da zu Renderfehlern.
Daher ist es besser, das mit in Textpfad umgewandelten Einzelzeichen zu machen.
Hierbei kann man evtl. durch verschieben des Zeichens gegen den Balkenhintergrund um Bruchteile von Millimetern Renderfehler beheben.

Viele Grüße Peter

jwqlb

Du hast Recht, Peter.
Beim Erstellen mit mehreren Zeichen gleichzeitig kommt es zu massiven Darstellungs(Render-)fehlern.
Ich habe dies exemplarisch an dem Wort “QUEDLINBURG” ausprobiert.

Mit besten Grüßen
Jörg
